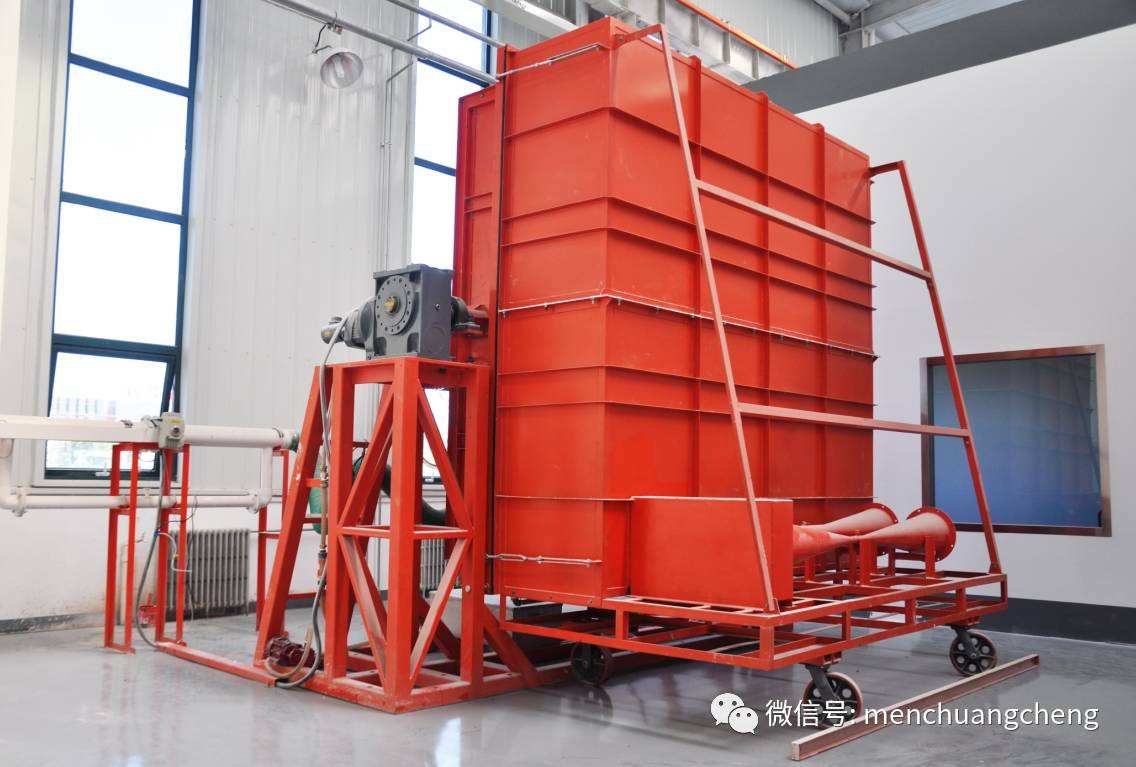

建筑環境與節能研究院建筑幕墻門窗研究中心依靠雄厚的技術力量和多年的檢測經驗，在吸收日本、美國及德國等國家先進技術的基礎上，開發出符合國情的系列建筑門窗動風壓性能檢測設備。該設備可以對建筑門窗氣密性能、水密性能、抗風壓變形性能進行檢測，滿足 2016年新修訂的國標對檢測設備的要求。該設備最大的特點是使用扣箱法，從而具備了大幅降低附加滲透量以及安全可靠等多重優點。
技術參數
|
名稱
|
主要指標
|
精度
|
|
抗風壓性能
|
靜壓差：≥5000Pa
位移量：0~80mm
|
靜壓差：≤2%
位移量：≤0.25%FS（優于國標）
|
|
氣密
|
定級流量：0~300m3/h，壓力可設定
備注：定級流量指在指定壓差下窗的空氣滲透量
|
定級流量：≤5%
靜壓差：≤2%
|
|
水密
|
穩定加壓
|
淋水量：2 L/（m2·min）
靜壓差：≥700 Pa
|
靜壓差：≤2%
波動壓力：≤2%
|
|
波動加壓
|
淋水量：2~3L/（m2·min）
|
周期：3s~5s
|
|
電源供電
|
三 相 五 線 制AC380V，5kW
|
|
|
水源要求
|
上、下水
|
|
執行標準
GB/T 7106-2019建筑外門窗氣密、水密、抗風壓性能分級及檢測方法
型號規格
|
型號
|
可測試件 最
大尺寸（m）
|
設備靜壓箱尺寸長×寬×高（m）
|
風機尺寸（m）
|
參考空間長×寬×高（m）
|
|
|
WDTE-2424
|
2.4×2.4
|
2.8×1.4×3
|
1.6×1.1×.6
|
7×7×4
|
|
|
WDTE-3030
|
3.0×3.0
|
3.4×1.4×3.5
|
1.6×1.1×.6
|
8×7×4.5
|
|
產品特點
1. 通過全自動智能控制系統，確保檢測時系統的壓力穩定和調節快速，為精確檢測提供必要的試驗條件。可以實時采集數據并記錄，按客戶要求出具報告。
2. 由智能計算機系統自動控制調節系統的靜壓和波動壓，并實時進行數據采集、實時存儲，掉電后數據不會丟失。先進的數據處理系統，能自動對測試結果進行分析處理，并及時準確的輸出檢測報告。報告和原始記錄采用 Microsoft Word 進行處理，用戶可自行修改制作其格式。界面友好，操作方便。
3、測控專用軟件由資深檢測人員編程，內置國標，可選配美標、歐標、日標等多種標準，
方便靈活的人機對話界面控制全部檢測過程。
4、采用了特制金屬噴頭，保證在試件外表面形成一個連續穩定均勻的水幕，檢測時可做厚
度小于 500mm 的凹凸異形窗。
5、采用雙箱體設計，實驗時使用扣箱與靜壓箱扣合，既可以測量試件滲透風量，也可以保證實驗安全。箱體由型鋼焊接而成，整體式設計，保證了箱體良好的抗壓性，確保氣密檢測的準確可靠。并在箱體的側面或背面配置專用檢測門。箱體內襯不銹鋼鋼板，水箱完全采用不銹鋼制作，具備良好防腐防銹性能。試件使用模板安裝，配有標準密封板和模板，試件拆裝方便。獨特的位移計支撐桿設計，實現同時三點檢測變形的功能，提高實驗效率。設備經過減震處理，實驗室只需配備給排水管道及動力電即可開展工作，無需做設備地基處理。可根據試驗室情況設計設備的管道走向。
|
