在操作中，同一臺混凝土臥式收縮測試儀，多個試件測試時，受到多次搬動操作、校準桿材質以及環境的影響，造成測試的系統誤差較大。

表1列出了采用分辨率為0.01mm的混凝土臥式收縮膨脹儀，對同一試件進行了 20 次測量，其數據結果如表 1所示（引自《普通混凝土長期性能和耐久性能試驗方法》編寫組 之“標 準 試 驗 方 法 調 研 報 告 集 ”）。

表1 試件測試結果

由表1可見，當采用分辨率只有0.01mm的收縮膨脹儀尚且能造成0.42mm的誤差，若對精度要求更高一些，達到0.001mm，測量值與真實值的差距將更無法滿足標準的要求。

為了解決這個棘手問題，我公司推出了YC-SSJ系列全自動混凝土收縮膨脹儀，在分辨率上提高到0.0001mm（0.1um），滿量程測量誤差不大于1um,并開發出整個試驗過程中無需移動且摩擦力非常小的專用模具，技術性能參數如下：

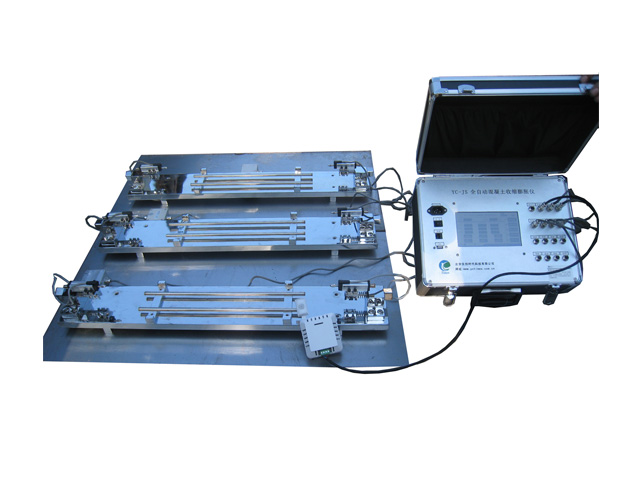

YC-SSJ系列全自動混凝土收縮膨脹儀

注意：測量誤差1um，儀器分辨率0.0001mm與測量模具同等重要

性能參數：

型 號： I型 II型 III型

測 試 容 量： 一組（3塊） 二組（6塊） 三組（9塊）

位移傳感器行程： 2mm

位移傳感器測量誤差：不大于1um

位 移 分 辨 率： 0.1um

溫度傳感器精度： ±0.5℃

濕度傳感器精度： ±3%

試 塊 尺 寸：混凝土試塊：100×100×515mm

工 作 溫 度： 0℃— +50℃

臥式測量模具尺寸：126×800×20mm；

立式測量模具尺寸：154×124×650mm

早齡期測量模具尺寸：720×130×16m

性能特點：

*1、具有自主知識產權：《一種多通道全自動混凝土收縮膨脹儀》ZL201220557247.X，《一種位移傳感

器軸向運動微調裝置》201320664989.7,《一種新型混凝土早齡期收縮膨脹儀》ZL 201220721026.1

*2、采用7寸彩色液晶觸摸控制系統，可實時顯示并記錄試件收縮膨脹值及環境溫濕度，節省人力；

*3、試驗數據可通過優盤，直接導入電腦中，使用excel文件進行數據分析處理；

*4、測試主機內置YC-JS專用軟件更新升級方便，可通過USB接口進行升級；

*5、獨特程序設計，保證試驗數據連續，不因斷電而失效；

*6、測試主機預設4個備用接口，方便用戶進行功能擴展（增值服務）；

7、可根據需要選擇I、II或者III型，可同時進行1組、2組和3組試驗；

*8、測量模具尺寸可根據試塊尺寸進行設計； 立式測量模具、臥式測量模具、限制膨脹率模具可選。
